Le Minibus pour ordinateur Thomson permet de connecter sur le même port d'extension un contrôleur Thomson classique avec connecteur "nez-de-carte" et d'ajouter deux contrôleurs supplémentaires équipés de connecteurs standard de 2x19 broches au pas de 2,54 mm.
Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 11 mars 2021
Les TO7 et TO7/70 disposant de trois connecteurs d'extension, leur nombre était suffisant pour la grande majorité des utilisateurs. A la sortie du MO5, la présence d'un seul connecteur a été une limitation très frustrante. Plusieurs constructeurs d'interfaces ont proposé des solutions, en particulier Peritek avec le MEGABUS et J.L. avec le BIBUS. Thomson a aussi conçu l'extension MO5, mais elle n'est pas adaptable aux autres ordinateurs de la gamme.
Plus tard, le doubleur et le tripleur (photographies ci-dessous) proposés à la section Bricolage du site dcmoto ont offert de nouvelles possibilités. La longueur de la nappe reste un problème pour certains contrôleurs, en particulier SDDRIVE.
L'objectif du projet Minibus est double :
- Supprimer les erreurs de transmission dues à la longueur de la nappe.
- Permettre l'utilisation de connecteurs standard faciles à trouver pour les nouveaux contrôleurs existants et à venir.
Le Minibus comporte quatre connecteurs :
- Un connecteur HE901 à 2x19 broches, à enficher sur le port d'extension de l'ordinateur Thomson.
- Deux connecteurs femelles standard au pas de 2,54 mm pour deux nouveaux contrôleurs, par exemple SDDISK ou SDDRIVE, SDSTREAM, SX90-2018...
- Un "nez de carte" 2x19 broches à l'arrière pour un contrôleur Thomson traditionnel.
Si les deux connecteurs supplémentaires ne sont pas suffisants, il est possible de connecter plusieurs Minibus à la suite pour obtenir de nouveaux emplacements. Au total il y a quatre emplacements supplémentaires avec deux Minibus et six emplacements supplémentaires avec trois Minibus. Au delà de quatre contrôleurs, il faut s'assurer de la compatibilité de l'alimentation de l'ordinateur avec cette charge supplémentaire.
Le Minibus est équipé de deux pieds en laiton pour éviter le porte-à-faux et assurer ainsi de bons contact.
Les connecteurs femelles ont deux trous obturés pour servir de détrompeurs.

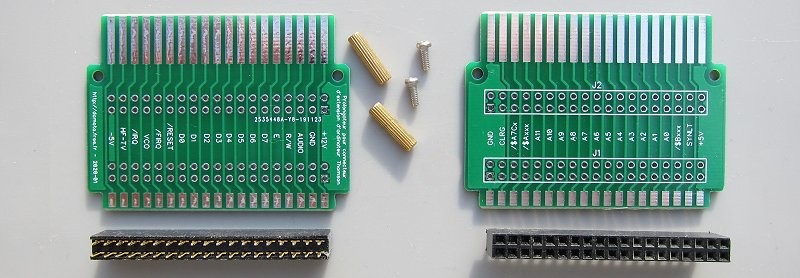

Nomenclature :
- Un circuit imprimé
- Deux entretoises en laiton, longueur 12 mm
- Deux vis diamètre 2 mm, longueur 5 mm
- Deux rondelles en papier, diamètre intérieur 2 mm
- Un connecteur HE901 2x19 broches
- Deux connecteurs femelle pour circuit imprimé, 2x19 contacts, pas de 2,54 mm
Les fichiers gerber pour réaliser la circuit imprimé sont ici -->
minibus_20191122.zip
Le connecteur HE901 est réalisé en sciant une longueur de 21 contacts dans un connecteur plus long. Une broche métallique est soudée à chaque extrémité entre les deux contacts opposés, pour délimiter une longueur utile de 2x19 contacts.
Le minibus avec un contrôleur SDDISK et un contrôleur SX90-2018 :
A gauche contrôleur SDDISK et contrôleur SX90-2018, à droite contrôleur SDDRIVE et contrôleur SX90-018 :
Les trois contrôleurs adaptés pour le minibus : SDDRIVE, SX90-2018 et SDDISK :
La source principale d'informations sur ce projet est le forum system-cfg, section Bricolage et restauration
Vous y trouverez tous les échanges entre l'auteur et les utilisateurs.
Vous pouvez vous joindre à la discussion avec vos questions et vos suggestions dans ce fil de discussion : Minibus pour ordinateur Thomson
Le minibus peut être fourni entièrement monté, en option lors de l'achat d'un contrôleur SDDRIVE : [Vente] SDDRIVE pour Thomson
