MEMO7 universelle
Les cartouches MEMO7 des ordinateurs Thomson TO n'ont pas toutes le même schéma. Il dépend de leur capacité.
Pour une capacité inférieure ou égale à 16 Koctets, il y a une seule banque mémoire et aucun système de commutation.
Au-delà de 16 Ko il y a de deux à quatre banques de 16 Ko avec un système de commutation pour passer de l'une à l'autre.
La MEMO7 universelle permet de remplacer toutes les MEMO7, quelle que soit leur taille de une à quatre banques de 16 Ko.
L'EEPROM est amovible pour permettre de changer le programme en gardant le même circuit imprimé et le même boîtier.
Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 10 janvier 2023
Retour à la page Bricolage

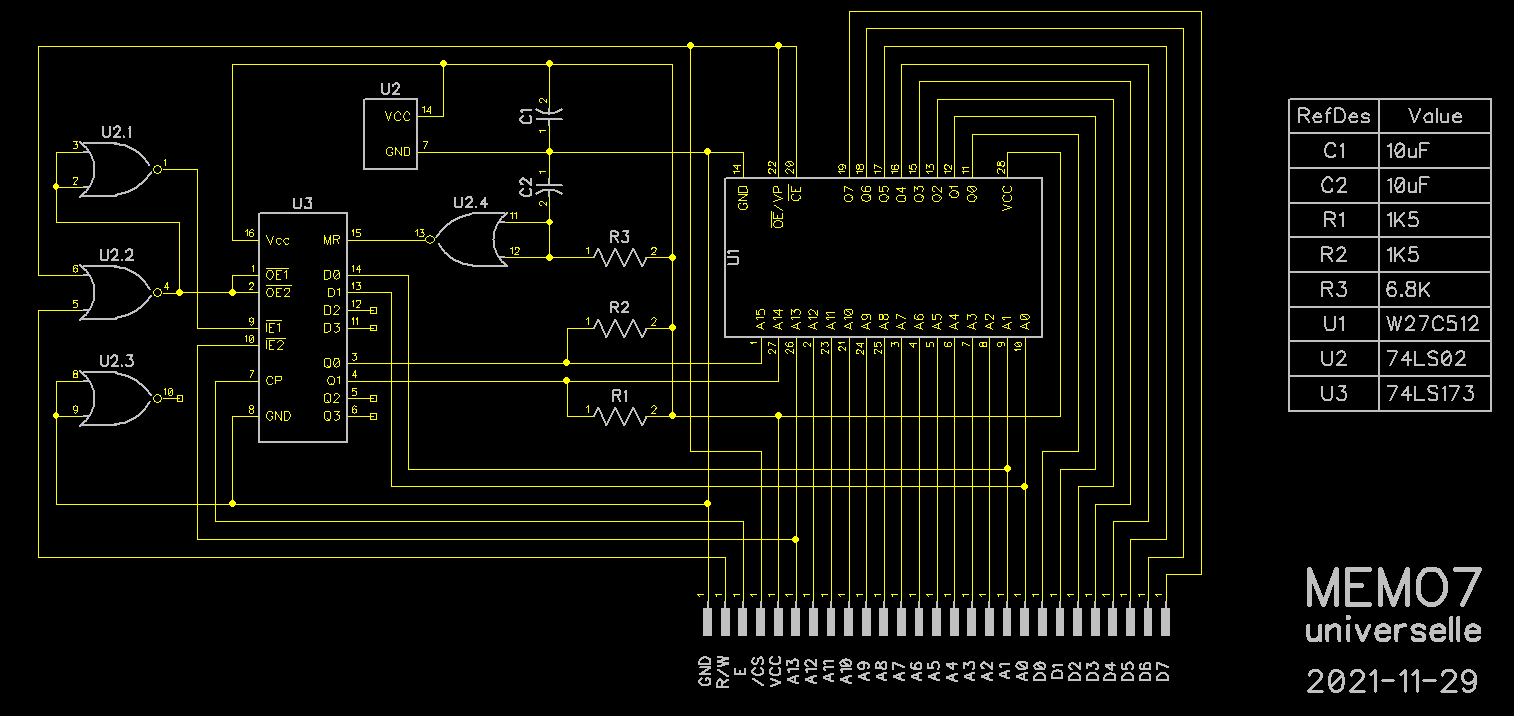

Le schéma
Le circuit imprimé et les contacts tulipes
Les fichiers gerber pour réaliser le circuit imprimé sont ici -->
memo7_20211129.zip
Les contacts tulipes se vendent en bandes de 40, enrobés dans un support en matière plastique.
Il faut extraire chaque contact du support en le prenant par la queue à l'aide de pinces et en le poussant vers le haut. L'opération est facilitée en chauffant le plastique aux environs de 100 °C, pour le ramollir. Les contacts sont soudés dans les emplacements prévus et les queues sont coupées à ras. On peut ensuite souder les autres composants et insérer l'EEPROM.
Le boîtier
La construction du boîtier est laissée à l'initiative de chacun : impression 3D ou bricolage maison.
Notez que le boîtier est facultatif pour la plupart des ordinateurs. Il suffit de coller côté composants une cale de 2,5 mm d'épaisseur derrière les contacts.
Deux techniques sont possibles pour construire ce boîtier :
Technique 1: Utiliser une imprimante 3D pour réaliser la coque supérieure et la coque inférieure.
Les deux coques prennent "en sandwich" le circuit imprimé et sont maintenues par quatre vis.
Lien vers le modèle 3D
Technique 2: Découper des plaques de matière plastique (PVC ou autre) de différentes épaisseurs
pour reconstituer le boîtier, avec quatre vis pour maintenir les différentes strates.
Dans les deux cas le circuit imprimé donne la longueur et la largeur, les épaisseurs doivent être relevées sur une MEMO7 officielle.
Programmation de l'EEPROM
L'EEPROM W27C512 a une taille de 64 Koctets et peut contenir 4 banques de 16 Ko.
Le système de commutation de banques est toujours actif, quelle que soit la taille du programme.
Il est donc nécessaire de remplir toute l'EEPROM, même si le fichier binaire de la MEMO7 est plus petit.
- Si le fichier binaire a une taille de 16 Ko il faut le copier quatre fois.
- Si le fichier binaire a une taille de 32 Ko il faut le copier deux fois.
Dans Windows, on peut concaténer les fichiers binaires avec la commande COPY /B :
COPY /B fichier16k.bin+fichier16k.bin+fichier16k.bin+fichier16k.bin fichier64k.bin
COPY /B fichier32k.bin+fichier32k.bin fichier64k.bin
Complément d'information
Les prototypes sur plaque d'essai de la MEMO7 universelle :
La source principale d'informations sur le projet MEMO7 universelle est le forum system-cfg :
Pour l'assistance à l'utilisation et la résolution des problèmes rencontrés, utilisez le fil de discussion : [Thomson] MEMO7 universelle, de préférence à tout autre moyen. Evitez en particulier les message privés pour que l'information reste accessible à tous, c'est très important.
