Extension mémoire 256K pour TO8 et TO8D

Cette extension mémoire de 256K permet d'avoir 512K de RAM sur TO8 et TO8D.
Elle remplace très avantageusement l'extension mémoire EM 88-256 de Thomson.

La taille mémoire maximum des TO8, TO8D et TO9+ est 512K. Le TO9+ a 512K d'origine, par contre, pour le TO8 et le TO8D, il faut ajouter aux 256K d'origine une extension mémoire de 256K. Plusieurs jeux et démonstrations nécessitent 512K, cette extension est donc indispensable aux utilisateurs de TO8 et TO8D. L'extension mémoire EM 88-256 de Thomson est difficile à trouver et souvent vendue très cher. Ce bricolage permet de la remplacer par un montage simple d'un coût très réduit.

Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 4 avril 2020

previous Retour à la page Bricolage

extension_256k

Note : Vous pouvez ignorer la présentation et aller directement en bas de la page pour vous procurer une extension mémoire montée et testée.

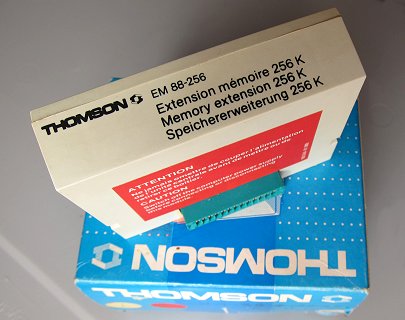

L'extension mémoire EM 88-256


em88-256 em88-256 em88-256 em88-256 em88-256

L'extension mémoire 256K pour TO8 et TO8D, de référence EM 88-256, est composée, comme la RAM du TO8, de huit circuits de RAM dynamique TMS4256-15NL. Deux buffers SN74LS244N assurent l'interface avec l'ordinateur. Cet accessoire rare est convoité par les collectionneurs, qui font monter les prix à des niveaux incroyables, dépassant souvent 100 €.


Le schéma de la nouvelle extension mémoire


schema


La nouvelle extension mémoire est composée de deux circuits de RAM dynamique de 4x256 Kb et de deux condensateurs de découplage.
Il est difficile de faire plus simple.


Les composants utilisés

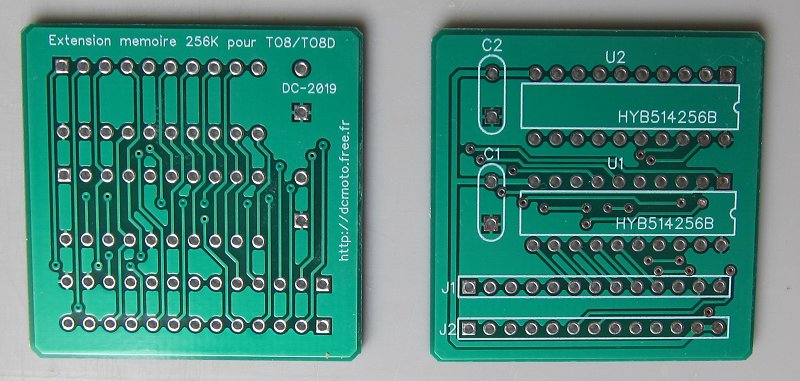

pcb

Le circuit imprimé double face mesure 4x4cm.
Les fabricants chinois peuvent le réaliser pour quelques euros si on leur transmet les fichiers gerber --> extension-256k_20181228.zip



ram condensateurs

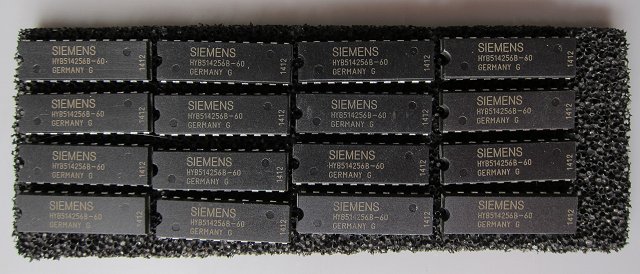

Les circuits RAM utilisés sont des SIEMENS HYB514256B-60. On les trouve actuellement pour environ 1,50€ la paire. A défaut il existe beaucoup de modèles équivalents qui peuvent aussi convenir. Les condensateurs céramique de découplage sont des modèles classiques de 220nF.


connecteur

Le connecteur HE901 2x13 broches est réalisé en sciant un connecteur HE901 plus long, pour lui laisser 2x15 broches. Les deux broches de chaque extémité sont reliées par un fil de 1mm de diamètre, soudé aux broches, pour permettre un placement correct lors de l'insertion sur le connecteur d'extension mémoire du TO8.


allumette

Avec certaines cartes mères (pas toutes) le vernis protecteur est une cause de mauvais contacts quand le connecteur de l'extension mémoire est enfoncé au maximum. Il faut le reculer de quelques millimètres, ou utiliser une allumette pour servir de butée, comme sur la photo ci-dessus. La tête de l'allumette doit évidemment être coupée avant utilisation.


Fabrication d'un boîtier

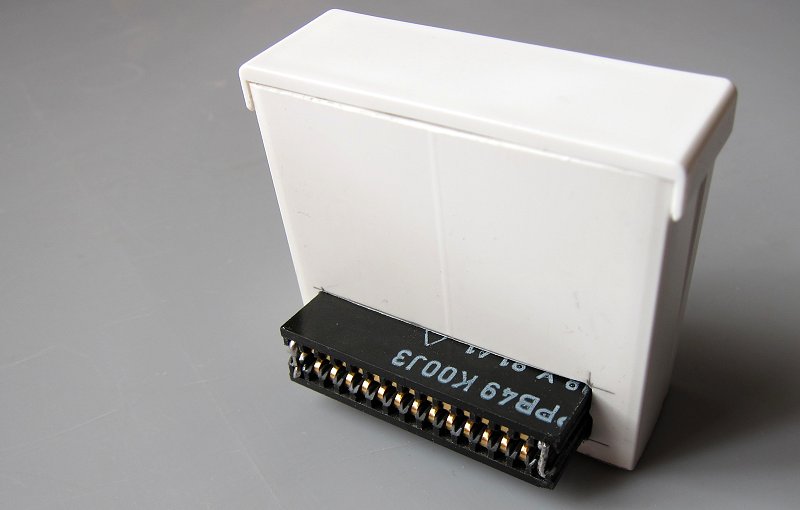

pcb pcb

L'extension mémoire peut être utilisée sans boîtier. Le boîtier est uniquement une question d'esthétique.

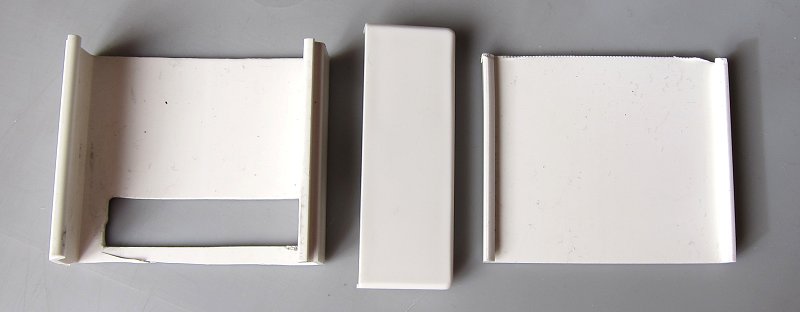

On peut le réaliser avec de la gaine électrique 50x15 mm en plastique blanc, avec les trois pièces ci-dessus.



impression3d

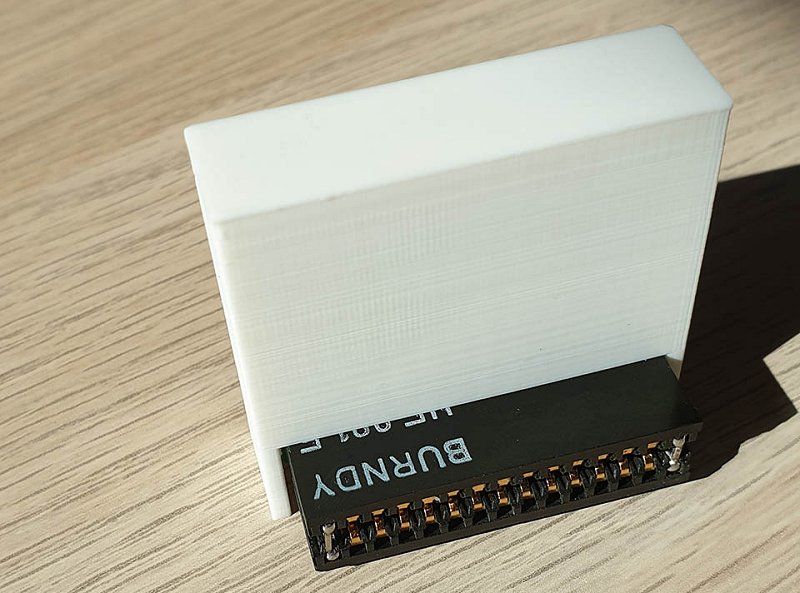

Il est également possible de fabriquer le boîtier par impression 3D. Un modèle a été dessiné par Falkayn, membre du forum system-cfg. Merci à lui d'avoir accepté de le diffuser. Vous pouvez récupérer son fichier stl ici : extension-256k_impression3d.zip

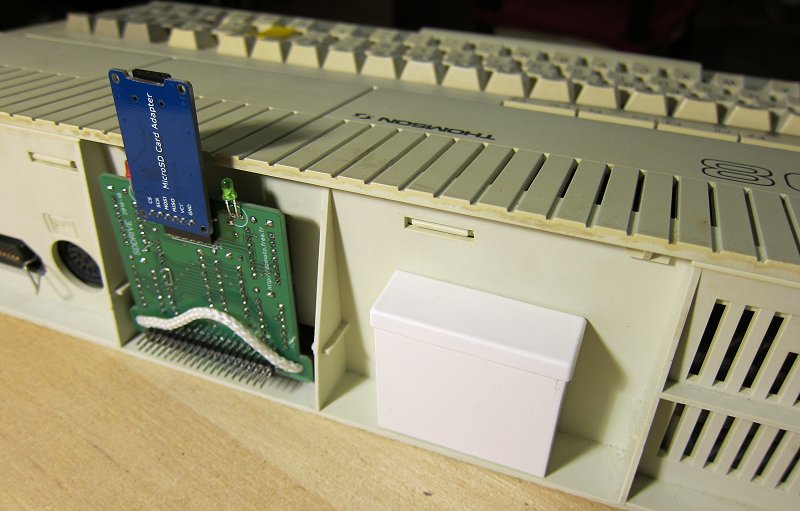

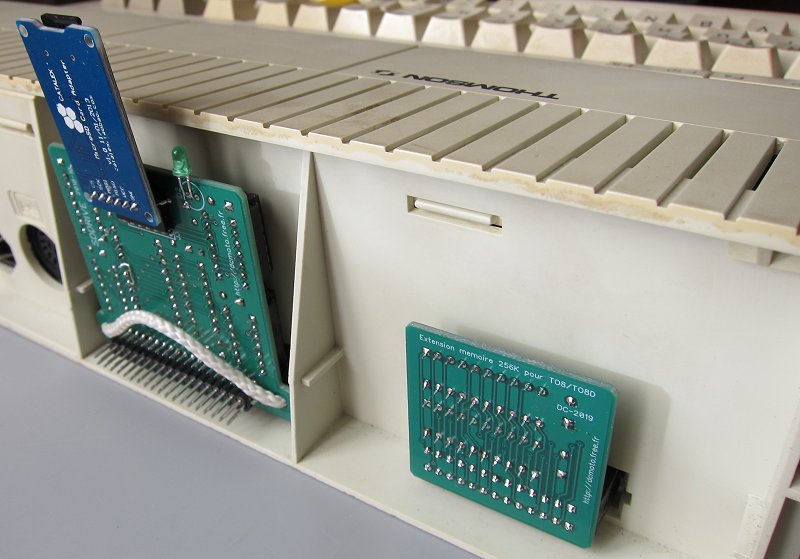

L'extension mémoire en service...



to8 to8b

Complément d'information

Si vous souhaitez discuter de ce projet, rendez-vous dans le forum system-cfg : system-cfg
Vous pourrez dialoguer avec l'auteur et les utilisateurs, en particulier dans ce sujet : [TO8, TO8D] extension mémoire EM 18-256
ou (de préférence) celui-ci : [Thomson] Extension mémoire 256K pour TO8 et TO8D
Pour se procurer une extension mémoire montée et testée, c'est ici : [Vente] Extension mémoire 256K pour Thomson TO8 ou TO8D
