Extension mémoire 16K pour T9000 et TO7
La mémoire de base du TO7 est insuffisante pour charger le DOS et beaucoup de jeux commerciaux.
L'extension mémoire EM90-016 de Thomson apporte les 16 Ko supplémentaires très souvent nécessaires.
Elle est de plus en plus difficile à trouver. Cette nouvelle réalisation a été créée en juillet 2023 pour la remplacer.
ATTENTION
Elle est incompatible avec les TO7/70, TO9, TO8 et TO8D et ne doit en aucun cas être connectée à ces ordinateurs.
Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 21 juillet 2023
Retour à la page Bricolage
Rappel : Vous pouvez réaliser vous-mêmes les bricolages du site dcmoto, les modifier, les améliorer, mais
l'auteur en conserve la propriété intellectuelle et interdit la vente et toute autre exploitation commerciale.

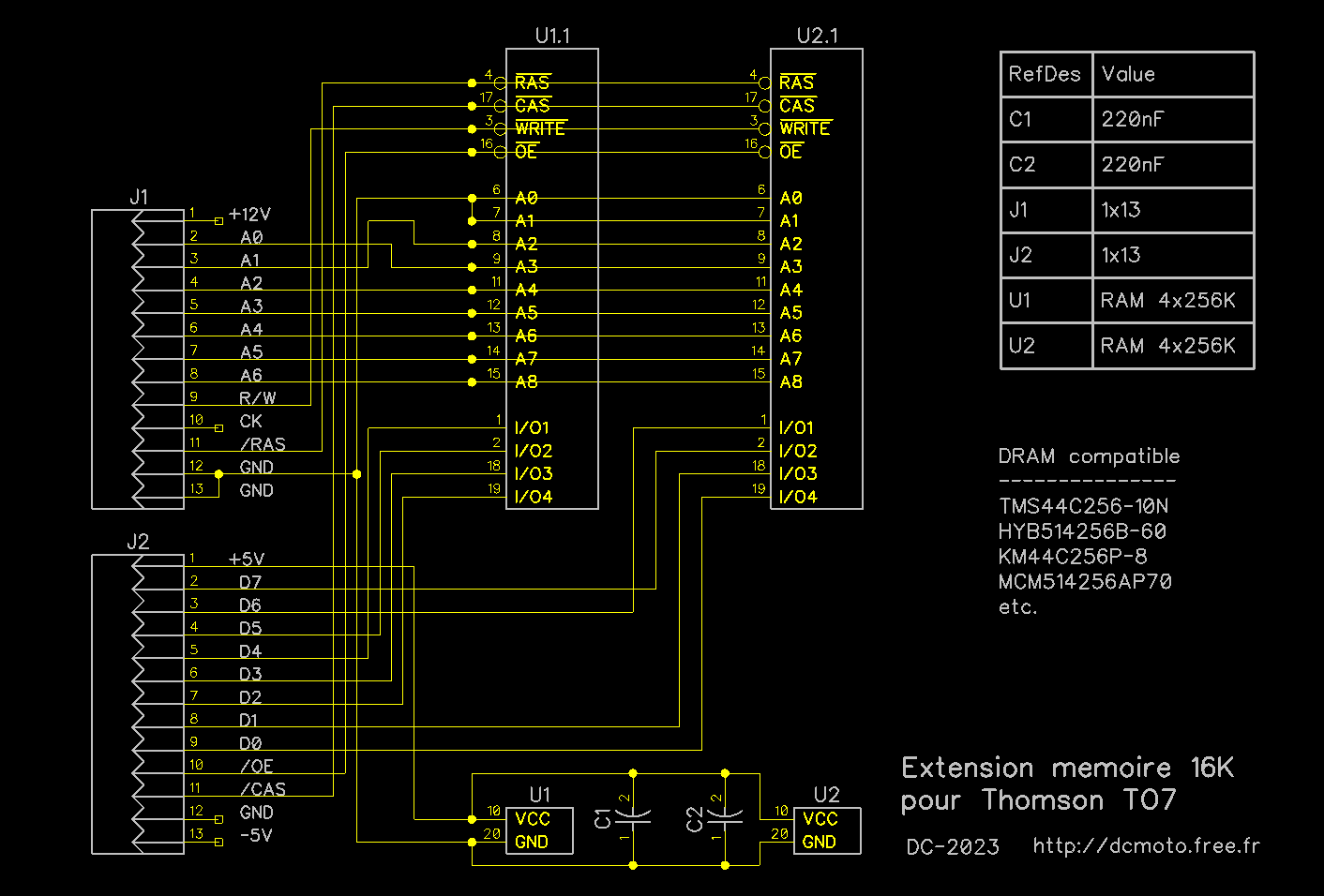

Schéma de l'extension mémoire 16K pour T9000 et TO7
(Cliquez sur l'image pour l'agrandir)
La liste des composants est incluse dans le schéma.

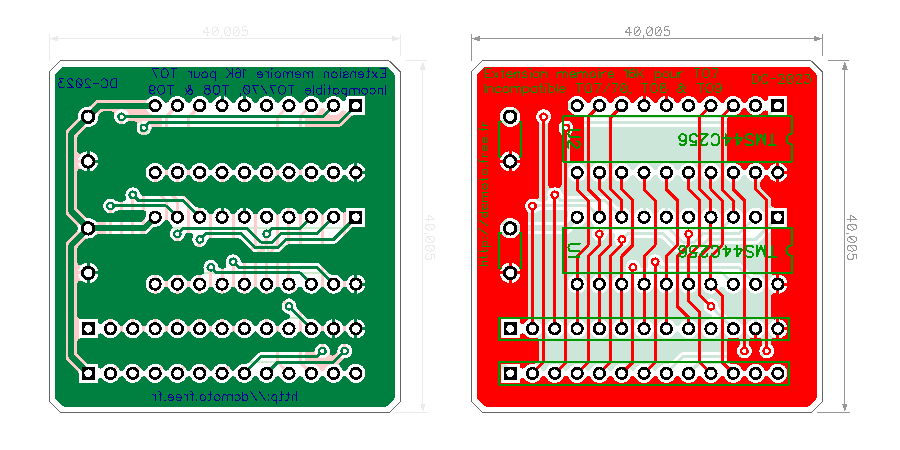

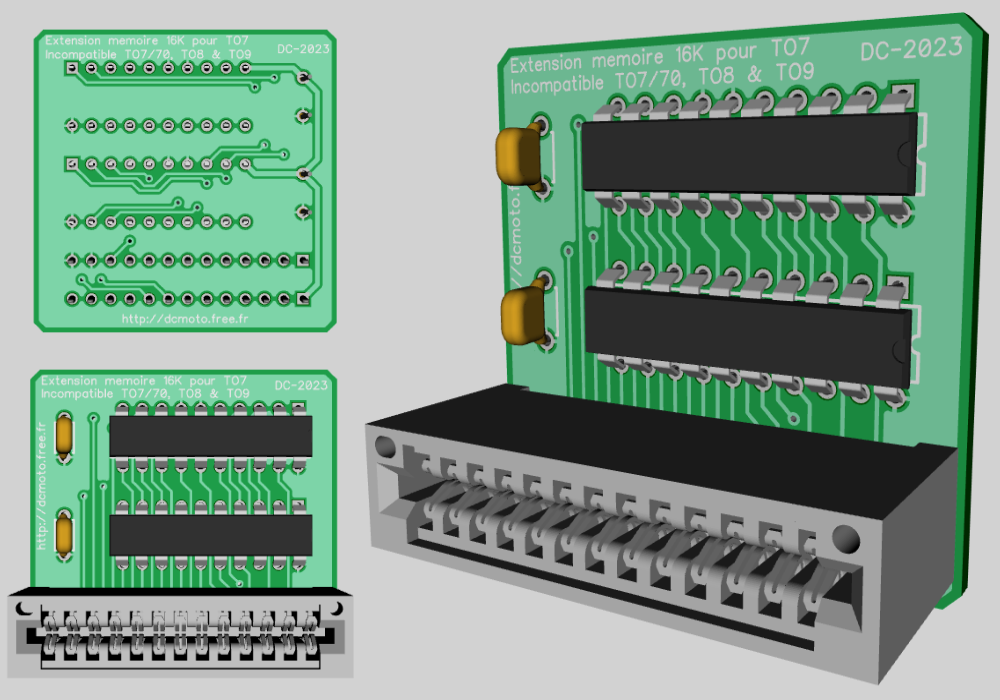

Circuit imprimé
Le circuit imprimé double face mesure 40x40 mm. Il peut être fabriqué avec ces fichiers gerber : extension-16kto7_20230701_gerber.zip

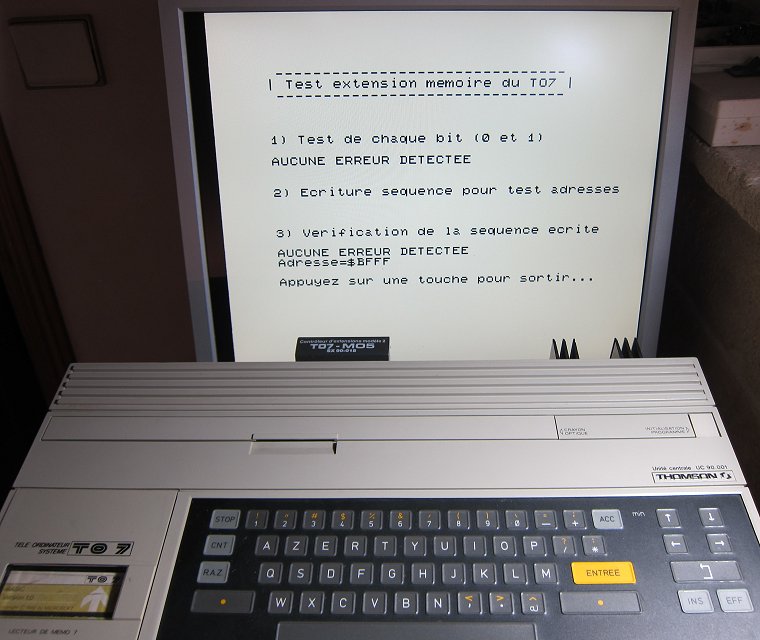

Test de l'extension mémoire 16K
L'extension mémoire peut être testée avec ce programme du site dcmoto : test16k-to7

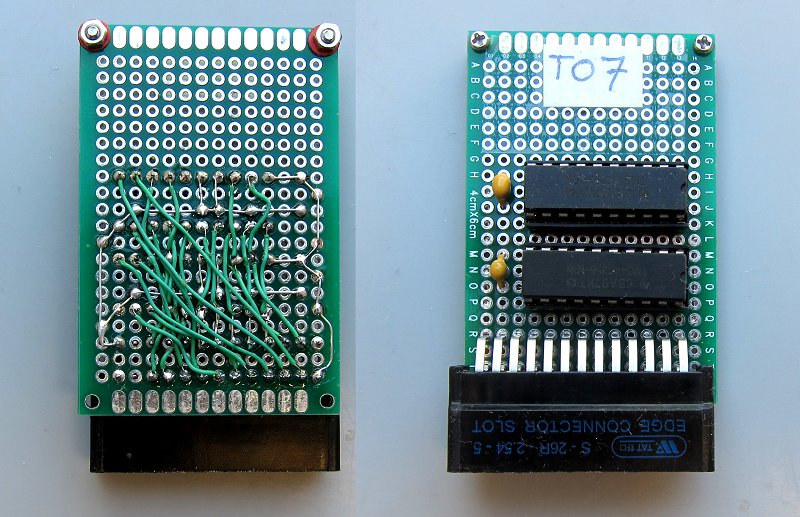

Prototype
Ci-dessus le premier prototype fonctionnel. Il a permis de valider le schéma et de concevoir le circuit imprimé.
Complément d'information
Si vous souhaitez discuter de ce projet, rendez-vous dans le forum system-cfg :
Vous pourrez dialoguer avec l'auteur et les utilisateurs, en particulier dans ce sujet :
[Thomson] Extension mémoire 16K pour TO7
