Doubleur de connecteur d'extension pour tous les ordinateurs 8 bits Thomson
Les TO7 et TO7/70 disposent de trois connecteurs d'extensions. Ce n'est pas le cas des TO8, TO8D, MO5 et MO6. Pour ces deux derniers la connexion d'un lecteur de disquette interdit toute autre extension. Le doubleur de connecteur d'extension permet de s'affranchir de cette limitation.
Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 27 septembre 2017
Retour à la page Bricolage
ATTENTION :
Le doubleur est maintenant remplacé par un autre montage.
Il est conseillé d'utiliser la nouvelle version :
Tripleur de bus Thomson
Le matériel

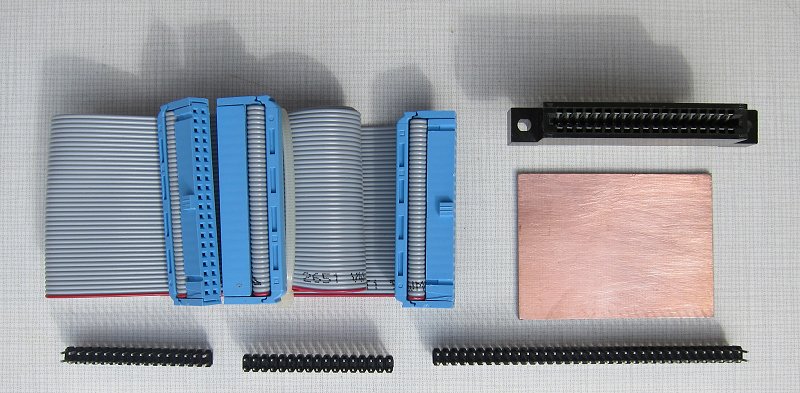

Le matériel suivant est nécessaire pour construire le doubleur de bus :
- Une nappe IDE 40 fils avec trois connecteurs (à récupérer sur un vieux PC)
- Une plaque cuivrée double face pour circuits imprimés (environ 60 x 40 mm)
- Un connecteur de contrôleur Thomson (récupérable sur un contrôleur hors d'usage)
- Des connecteurs mâles pour circuit imprimés (3 modules de 38 broches sur 2 rangs au pas de 2,54 mm)
Les connecteurs
La méthode la plus simple pour réaliser les connecteurs nez de carte est la gravure mécanique avec un disque abrasif très fin. A défaut on peut utiliser d'autres procédés mécaniques ou chimiques. L'objectif est d'obtenir sur chaque face du circuit 19 bandes espacées de 2,54 mm.
Ensuite on découpe dans la plaque deux tronçons de 15 mm et on ajuste leur largeur à 50 mm. Puis on soude sur chacun des deux circuits les 38 contacts mâles (2 x 19 au pas de 2,54 mm).
Le troisième bloc de 38 contacts est soudé broche à broche au connecteur de bus.
La nappe 40 fils
A une extrémité de la nappe, le connecteur doit être démonté pour croiser les fils deux par deux. A cette occasion on peut aussi réduire la longueur de la nappe. Ensuite le connecteur est remonté sur les fils croisés.

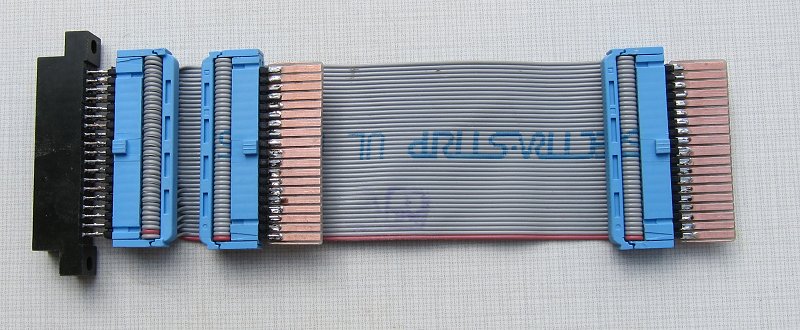

On dispose maintenant d'un connecteur de bus, d'une nappe modifiée et de deux connecteurs nez de carte.
Montage
En connectant les différents éléments, veiller à placer tous les connecteurs du même côté de la nappe (les connecteurs ont 19 rangées de contacts et la nappe en a 20, la dernière est inutilisée).

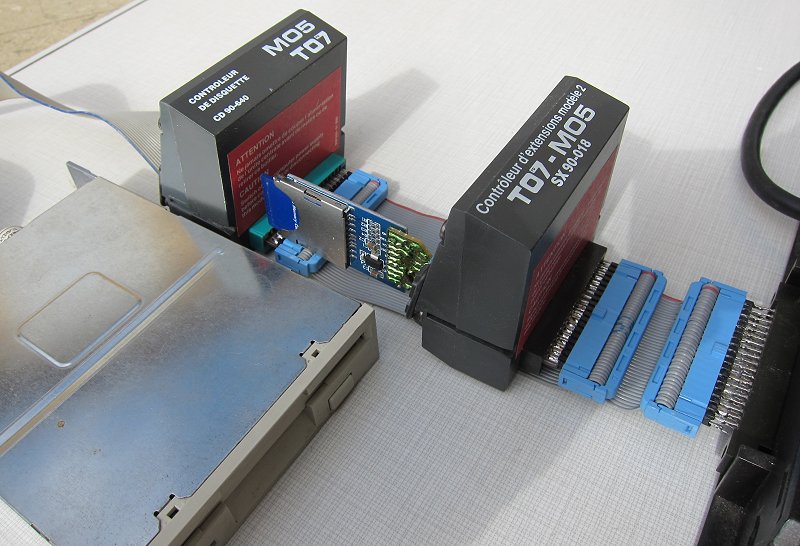

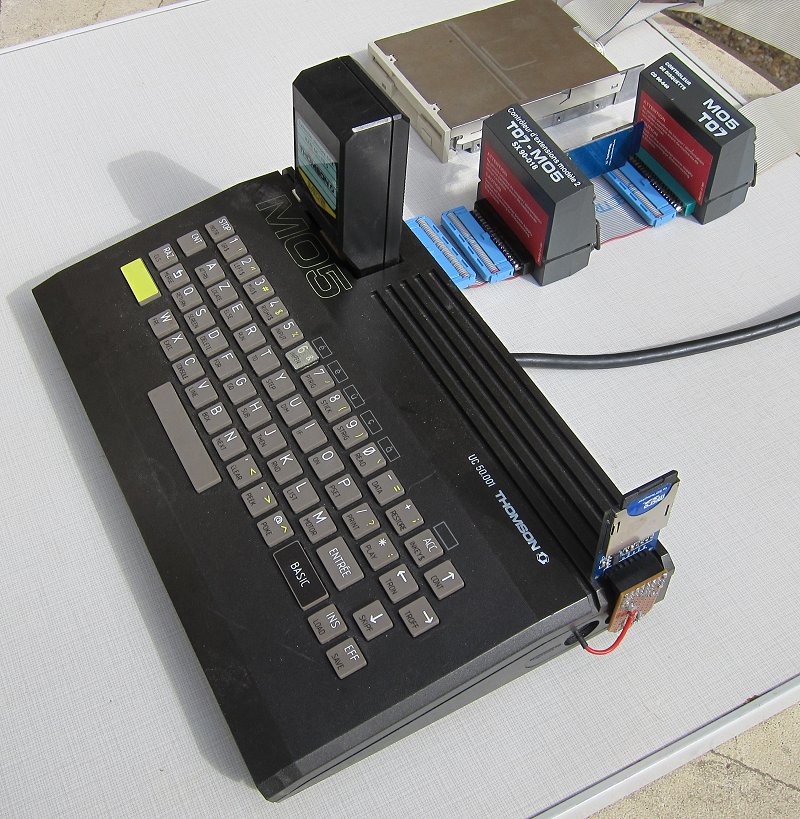

Mettre en place le doubleur sur la sortie de bus de l'ordinateur et connectez les contrôleurs aux nez de carte. Cette opération ne doit pas être faite à chaud, il faut impérativement couper l'alimentation de l'ordinateur. L'ordre des contrôleurs sur la nappe est indifférent.
Galerie de photos
Complément d'information
Pour obtenir plus d'informations sur ce montage, utilisez le forum system-cfg
Vous pouvez éventuellement y faire part de vos succès ou de vos échecs et apporter vos remarques ou critiques.
